長春solidworks培訓技巧：提取管中心線
- 發布：希維爾科技
- 時間：2019-12-10 20:50:50

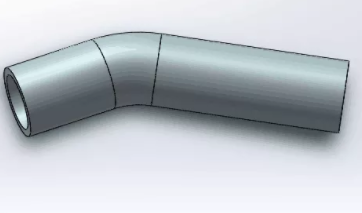

solidworks如何提取出下圖這個管子的中心線，
這管子看似普通，很規則的一根彎管。提取管子一側的邊線，然后偏移彎管外圓半徑個距離不就是中線嘛！
然而，事情絕非我想的那么簡單！拿過文件來一看，原來這個彎管是某個裝配體上的一個小部件，因此它的參考是整個裝配體，所以，單獨打開這個彎管，是無法對齊找正的。
那么，是不是就真的沒辦法了呢？于是，經過一番研究，我們可以這樣做：只要我們能找到與彎管中心線重合的那個平面，那么一切都就解決了！

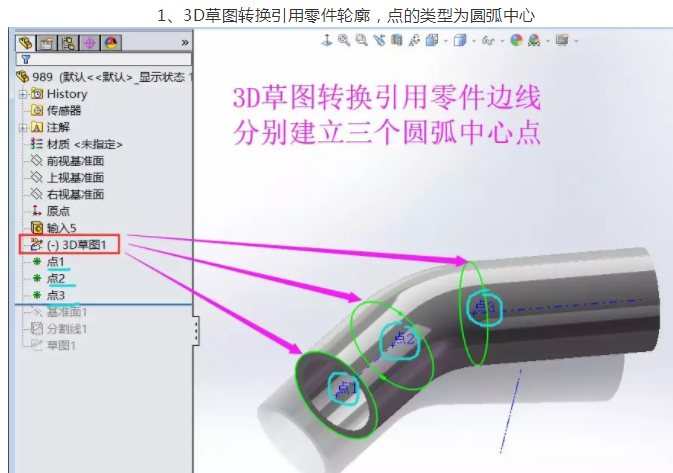

1、打開solidworks軟件應用3D草圖轉換引用零件輪廓，點的類型為圓弧中心

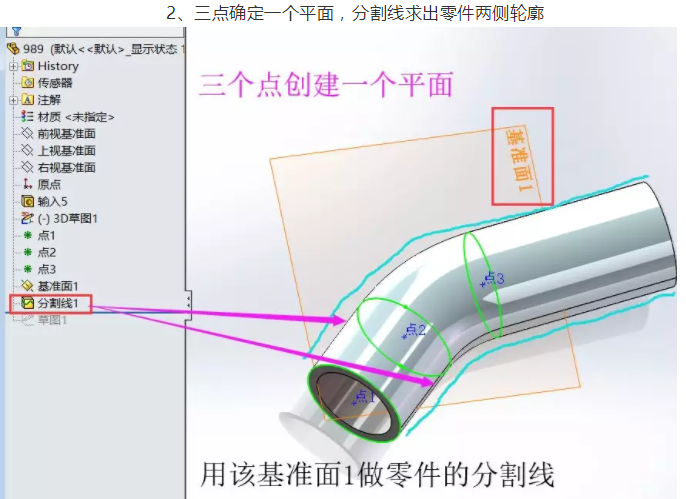

2、三點確定一個平面，分割線求出零件兩側輪廓

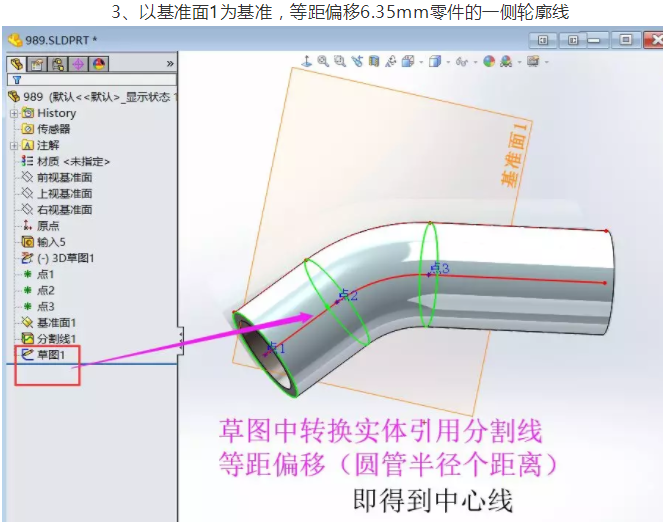

3、以基準面1為基準，等距偏移6.35mm零件的一側輪廓線

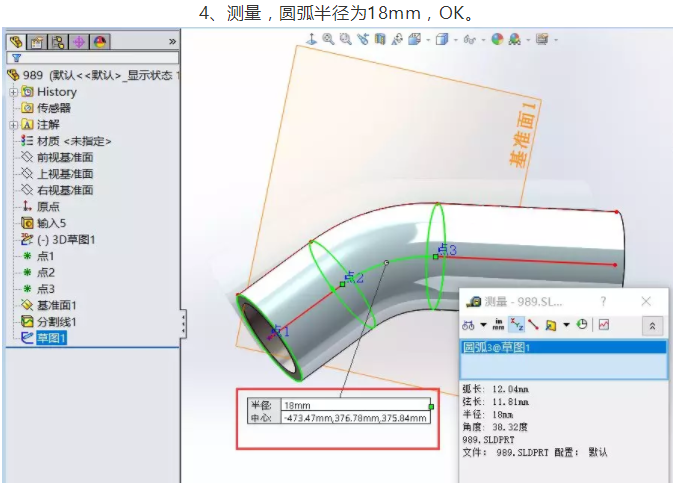

4、測量，圓弧半徑為18mm，OK。
這管子看似普通，很規則的一根彎管。提取管子一側的邊線，然后偏移彎管外圓半徑個距離不就是中線嘛！
然而，事情絕非我想的那么簡單！拿過文件來一看，原來這個彎管是某個裝配體上的一個小部件，因此它的參考是整個裝配體，所以，單獨打開這個彎管，是無法對齊找正的。
那么，是不是就真的沒辦法了呢？于是，經過一番研究，我們可以這樣做：只要我們能找到與彎管中心線重合的那個平面，那么一切都就解決了！
1、打開solidworks軟件應用3D草圖轉換引用零件輪廓，點的類型為圓弧中心
2、三點確定一個平面，分割線求出零件兩側輪廓
3、以基準面1為基準，等距偏移6.35mm零件的一側輪廓線
4、測量，圓弧半徑為18mm，OK。
