長春UG編程技術經驗：UG清角斷刀是怎么回事
- 發布：希維爾科技
- 時間：2019-12-09 20:13:08
在UG編程中，我們用清角參考刀具時，有時會出現先加工下面再加工上面，導致在CNC加工中，直接斷刀，這是什么原因造成的呢？

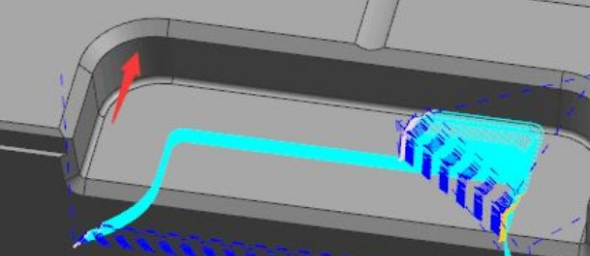

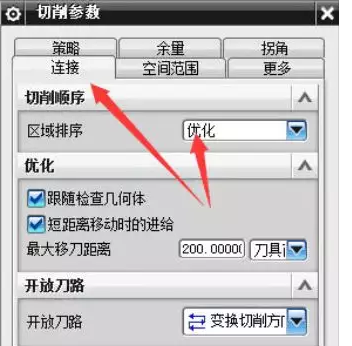

可以看到上圖中，UG編程在左上角還未清完就直接先清了下面了，這樣的話，就會直接撞到左邊角落里的殘料，也就是出現先加了下面，再來清左上的角的現象。我們來看下圖，指令里的切削參數的設置
這個優化是什么意思呢？
優化是按照最近移刀距離的順序進行。所以，在清完右邊的角后，然后緊跟著向下走，就先忽略了左角的殘料， 全部清理完了后，再清的左上角

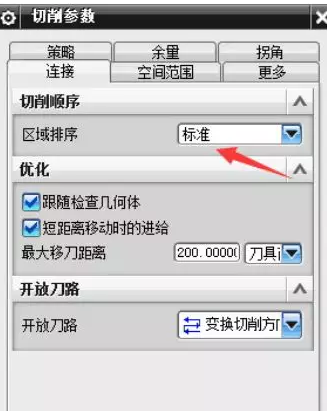

我們這里需要把優化改成標準

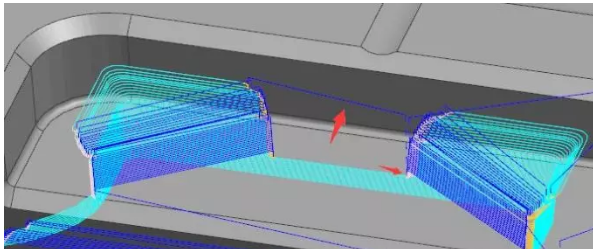

標準就是如果切削區域有兩個或者兩個以上的時候，加工不同切削區域的先后順序，從上到下，雖然提刀會多點，但是安全。銑到一定的高度后，會先提刀來清左邊的角，這樣的話，如下圖所示就不會撞到殘料了。
想學好UG編程，就得努力研究每個參數的概念，搞懂了后還得不斷去實踐，這樣才能成為靠技術漲高工資的UG編程員。
